Multimetar je najkorisniji alat u svakoj kućnoj radionici — ali samo ako znate kako koristiti multimetar kako treba. Ovaj praktičan vodič ne bavi se time koji instrument kupiti (za to pogledajte Merni instrumenti: kako izabrati pravi alat), već korak po korak objašnjava kako koristiti multimetar: kako se čita displej, kako se mere napon, struja, otpor i kontinuitet, i kako da izbegnete najčešće greške. Kada jednom savladate ovih nekoliko radnji, multimetrom ćete brzo proveriti bateriju, utičnicu, osigurač ili prekinutu žicu.
Kako koristiti multimetar: osnovni pojmovi
Da biste razumeli kako koristiti multimetar, prvo treba znati šta on meri. Multimetar u jednom uređaju spaja voltmetar (meri napon u voltima), ampermetar (meri struju u amperima) i ommetar (meri otpor u omima). Na sredini se nalazi okretni birač funkcija, a dole dva ili tri ulaza za sonde: crna sonda uvek ide u COM, a crvena u ulaz označen sa VΩmA za većinu merenja, odnosno u poseban 10A ulaz kada merite jaču struju.
Pre svakog merenja postavite birač na pravu funkciju i, kod jeftinijih modela sa ručnim opsegom, na opseg veći od očekivane vrednosti. Digitalni multimetri sa automatskim opsegom (autorange) sami biraju opseg, pa je rad još jednostavniji.
Kako se čita displej i biraju funkcije
Na displeju se prikazuje izmerena vrednost sa oznakom jedinice (V, A, Ω) i prefiksom: m = mili (hiljaditi deo), k = kilo (hiljadu), M = mega (milion). Na primer, 1.5 V je napon nove baterije, a 220–230 V je napon gradske utičnice. Ako se pojavi „1″ ili „OL” na levoj strani ekrana, to znači da je vrednost veća od izabranog opsega — prebacite birač na veći opseg.
Kod naizmeničnog napona (utičnica) birajte poziciju sa oznakom V∼, a kod jednosmernog (baterije, akumulator) V⎓. Zamena ove dve funkcije je najčešća početnička greška.
Merenje napona (baterije i utičnice)
Napon je merenje koje ćete raditi najčešće. Birač postavite na V⎓ za baterije ili V∼ za utičnicu, sonde priključite paralelno — crvenu na plus, crnu na minus. Profesionalni digitalni multimetar odmah pokazuje vrednost: nova AA baterija daje oko 1.5 V, ispražnjena ispod 1.2 V, dok ispravna utičnica pokazuje 220–230 V.
Za brzu proveru „ima li struje” u utičnici ili radi li punjač, merenje napona je najbrži način. Ne dodirujte metalne vrhove sondi prstima dok merite mrežni napon.
Merenje struje i amper klešta

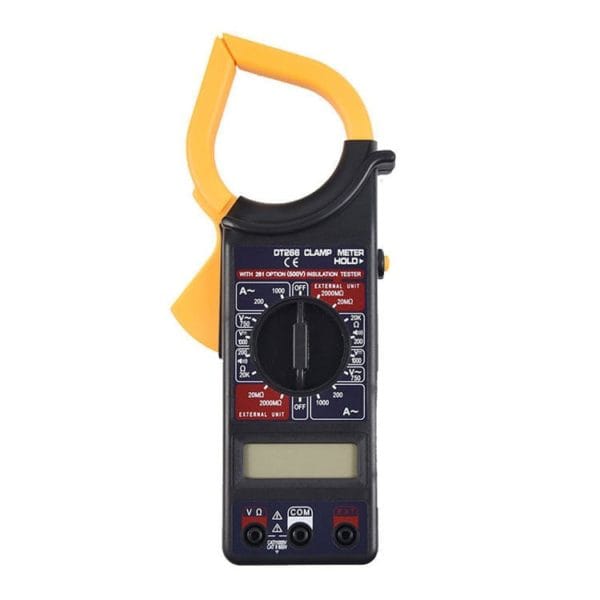

Struja se meri redno (u seriji sa potrošačem), što znači da kolo morate prekinuti i multimetar ubaciti u prekid — zato je kod jačih struja mnogo praktičnije digitalna amper klešta koja mere struju bez prekidanja kola, jednostavnim obuhvatanjem jedne žice. To je najbezbedniji način da proverite koliko struje vuče neki uređaj.
Kod običnog multimetra za male struje koristite mA ulaz, a za veće (do 10 A) prebacite crvenu sondu u poseban 10A ulaz i birač na 10A — inače možete pregoreti unutrašnji osigurač instrumenta.
Otpor, kontinuitet i provera prekida
Funkcija otpora (Ω) meri koliko se provodnik opire struji, a funkcija kontinuiteta (oznaka zvučnika) najkorisnija je za brzu dijagnostiku: kada spojite sonde na dva kraja žice ili osigurača, multimetar pisne ako je veza ispravna, a ćuti ako je prekinuta. Tako za par sekundi proverite pregoreo osigurač, prekinutu žicu u produžnom kablu ili neispravan prekidač. Multimetar sa merenjem temperature uz ove funkcije nudi i termoparni ulaz za merenje temperature.
Merenje otpora radi se uvek na uređaju bez napona (isključenom iz struje), inače vrednosti neće biti tačne, a instrument se može oštetiti.
Najčešće greške i bezbednost
Većina kvarova multimetra i pogrešnih očitavanja dolazi od nekoliko tipičnih grešaka. Evo kako da ih izbegnete:
- Sonda u pogrešnom ulazu — merenje napona dok je crvena sonda u 10A ulazu pravi kratak spoj.
- Pogrešna funkcija — V∼ umesto V⎓ (ili obrnuto) daje netačan rezultat.
- Merenje otpora pod naponom — uvek isključite uređaj iz struje.
- Prevelik opseg struje — počnite od većeg opsega pa smanjujte.
- Istrošena baterija instrumenta — daje netačna očitavanja.
Gde kupiti multimetar u Srbiji
Pouzdane multimetre, amper klešta i ostale merne instrumente pronađite u kategoriji Merni instrumenti na PrimeShop-u, uz brzu dostavu i plaćanje pouzećem. Ako tek birate instrument, počnite od vodiča Merni instrumenti: kako izabrati pravi alat, a zatim se vratite ovde da naučite kako koristiti multimetar u praksi. Više o samom principu rada pročitajte i na stranici o multimetru.
Često postavljana pitanja
Kako izmeriti napon baterije multimetrom?
Birač postavite na jednosmerni napon (V⎓) i opseg iznad 20 V. Crnu sondu priključite na minus, crvenu na plus pol baterije. Displej odmah pokazuje napon: nova AA baterija daje oko 1.5 V, a slabija ispod 1.2 V. Za auto-akumulator birajte veći opseg, gde ispravan akumulator pokazuje oko 12.6 V.
Šta znači kontinuitet na multimetru?
Kontinuitet (oznaka zvučnika) proverava da li je strujno kolo neprekinuto. Kada spojite sonde na dva kraja žice, osigurača ili prekidača, multimetar pisne ako je veza ispravna. Ako ostane tih, veza je prekinuta. To je najbrži način da otkrijete pregoreo osigurač ili prekinutu žicu.
Da li mogu multimetrom da proverim utičnicu?
Da. Birač postavite na naizmenični napon (V∼) i opseg iznad 250 V, pa sonde ubacite u dva otvora utičnice. Ispravna utičnica pokazuje 220–230 V. Radite pažljivo i ne dodirujte metalne vrhove sondi. Za osnovnu proveru „ima li struje” ovo je najbrži i najpouzdaniji način.
Zašto multimetar pokazuje 1 ili OL?
Oznaka „1″ ili „OL” na levoj strani displeja znači da je izmerena vrednost veća od izabranog opsega (overload). Rešenje je da birač prebacite na veći opseg. Kod merenja kontinuiteta „OL” znači da veze nema, odnosno da je kolo prekinuto.
Može li se multimetar pokvariti pri merenju struje?
Može, ako crvenu sondu ostavite u ulazu za struju (mA/10A) a pokušate da merite napon — to pravi kratak spoj i pregoreva unutrašnji osigurač. Zato posle merenja struje uvek vratite sondu u VΩmA ulaz. Za jače struje bezbednije je koristiti amper klešta koja ne prekidaju kolo.
